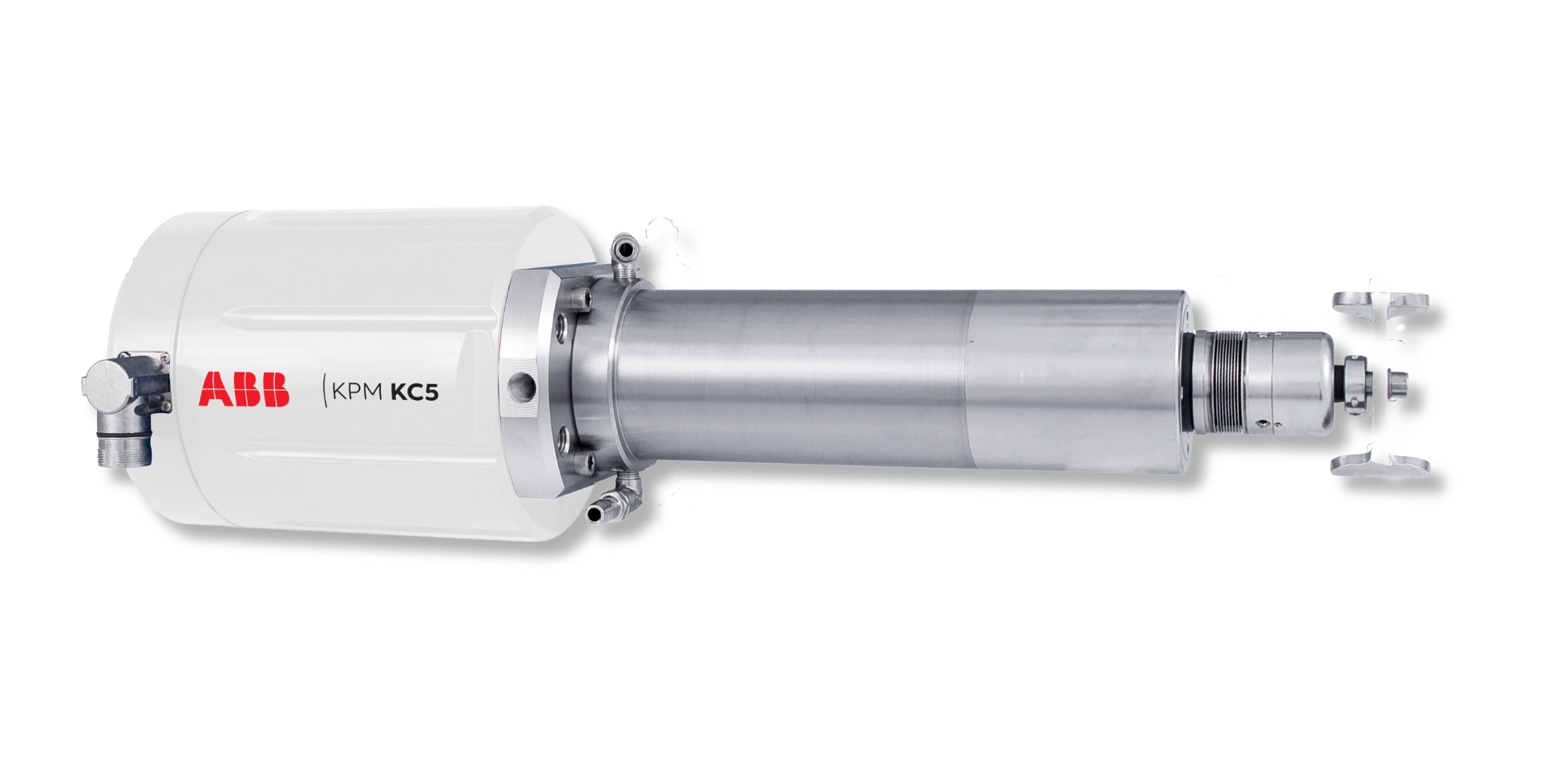

Analisador de Consistência Rotativo KC/5



APRESENTAÇÃO GERAL


O KC/5 se destaca como um transmissor rotativo altamente eficiente na medição de consistência. Com sua estrutura leve e processo de instalação simplificado, além da manutenção reduzida, o KC/5 estabelece um novo padrão para os transmissores de consistência rotativos.

Através da inovadora tecnologia de medição de torque KPM, o KC/5 fornece uma medição precisa de consistência de forma instantânea. Nosso sensor altamente sensível, com um amplo alcance de medição, é aplicável a polpas variando entre 1,5% a 16%. Além disso, a incorporação de uma compensação de temperatura garante um desempenho consistente em todas as condições do processo.


Baixo Custo de Instalação
A instalação do KC/5 é simples e conveniente. Ao fazer a troca do transmissor rotativo do seu modelo atual pelo KC/5, utilize nosso adaptador exclusivo para facilitar a integração com a sua configuração existente. Para novas instalações, utilize o cone de instalação KPM que acompanha o transmissor. Todo o hardware necessário está incluído no pacote para facilitar o processo.
O funcionamento do KC/5 requer uma fonte de alimentação monofásica de 85 a 254 VAC, construída no conjunto, com um consumo mínimo de apenas 320W.

Remova o Sensor Enquanto o Processo Estiver em Operação
O sistema de válvula guilhotina integrado possibilita a capacidade de remover o sensor enquanto a pressão do processo está ativa, eliminando a necessidade de desligar, drenar ou esvaziar a linha. Como opção adicional, é possível escolher a instalação por meio de flange.

Manutenção Reduzida
O Servo Motor de Movimentação Direta KPM dispensa o uso de correias de transmissão, eliminando assim a necessidade de manutenção. Seu projeto original com selo mecânico resulta em uma manutenção de baixo custo e quando necessário a substituição dos selos, pode ser realizada no local, em cerca de uma hora.

Poderoso Autodiagnóstico
As capacidades de manutenção automatizadas abrangem a reversão de direção para liberar de forma automática quaisquer objetos estranhos que possam estar presentes no processo. Além disso, é viável realizar verificações de calibração enquanto o KC/5 está em operação na linha.


Tabela de Especificação:

Tipo do sensor Transmissor de Consistência Rotativo
Saídas Saída Analógica de 4 a 20 mA, concomitante de suporte HART®. Além disso, é compatível com FDT/DTM genérico e sistemas de comunicação Fieldbus e Profibus PA, com a opção de um conversor.
Entrada binária Alimentação de 24 VDC através do sistema de controle distribuído (DCS), com três entradas dedicadas à curva de calibração integrada, uma para interrupção do processo e outra para controle de amostrador automático.
Saída binária Consiste em um alarme de 24VDC com capacidade de 2A. Pode ser configurado como aberto ou fechado, sendo ele um contato seco.
Fonte de alimentação 85 - 264 VAC, 47 - 63 Hz, 320W.
Motor Integral Drive Servo Motor
Range de medição KC/5-S: 2% a 16% consistência;
KC/5-100: 1,5 a 5%.
Sensibilidade do sensor Melhor que 0,003% Cs.
Classe de pressão Sensor PN25;
Válvula guilhotina DN80 para KC/5-S: PN10, PN16 ou PN25;
Válvula guilhotina DN125 para KC/5-100: PN16.
Temperatura do processo 0 - 120 °C
Temperatura do ambiente Sensor 0 - 60 °C;

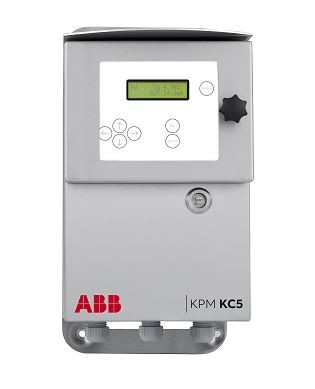

Display 0 - 50 °C
Velocidade da vazão 0 - 5 m/s
Água de selagem 6-8mm Conexão (1/4”)
Classe de proteção IP66 proteção (melhor que NEMA 4X).
Cabo de conexão
(interligação)
10 metros de cabo de interligação do sensor ao display.
Opcional: 20 metros ou 30 metros de cabo.
Lâmina da válvula
de guilhotina
DN80 (3") AISI 316L padrão, 254SMO e titânio disponíveis;
PN10, PN16 ou PN25;
DN125 (5”) AISI 316L, PN16.
Conexão do processo Câmara de Medição de 150mm (6")
  • KC/5-100, 200mm ou maior diâmetro,
  • AISI 316L padrão, SAF2205, titânio.
Adaptador disponível para medição nas instalações de outros fabricantes.
Todo o hardware de instalação necessário é incluído na entrega.
Material do sensor  Partes em contato com a água: AISI 316L ou Titânio.

Dimensões
(L*H*W)


Sensor: 520 x 140 x 180 mm;
Display: 200 x 300 x 150 mm;
Acessórios de Instalação: 430 x 560 x 200 mm.
Peso KC/5-S: 19kg
KC/5-100: 28kg
Sensor: 14,8kg
Display: 6kg
Acessório de instalação: 19kg
