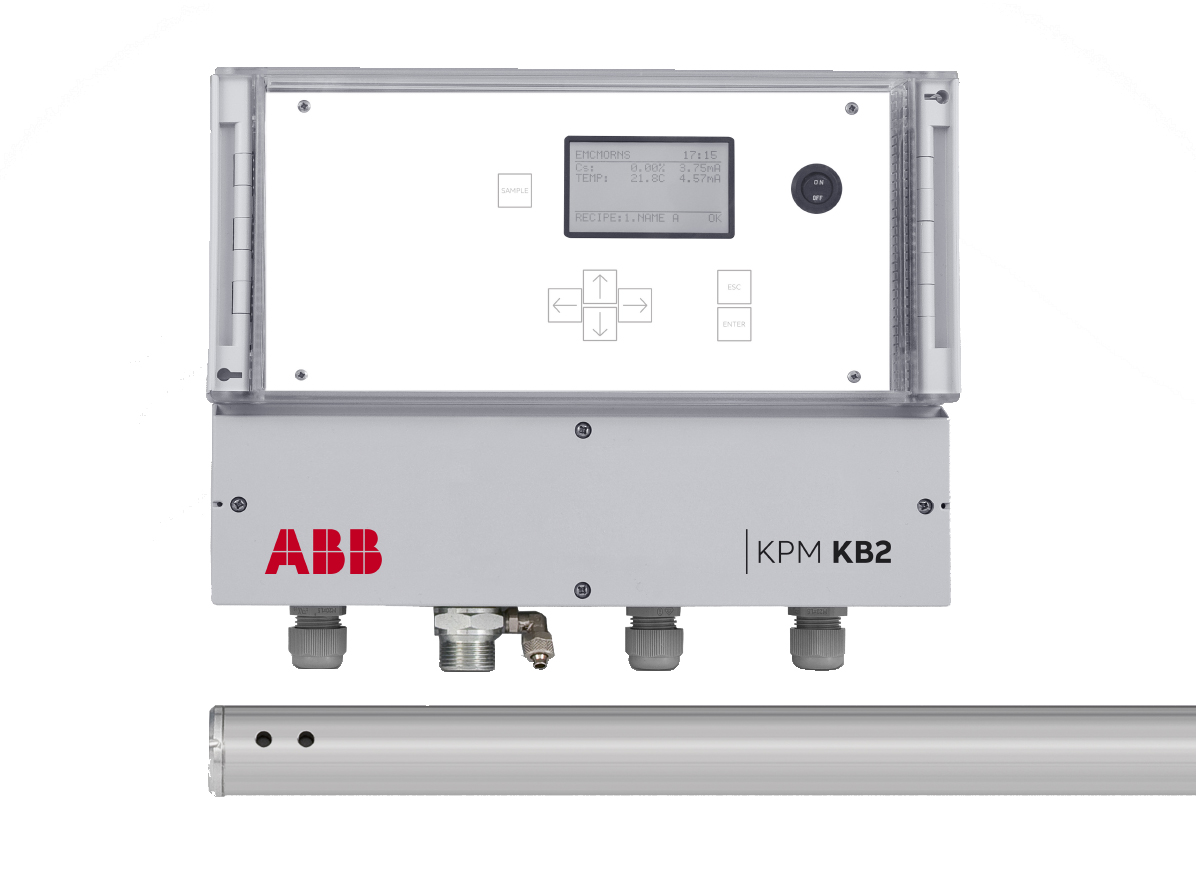

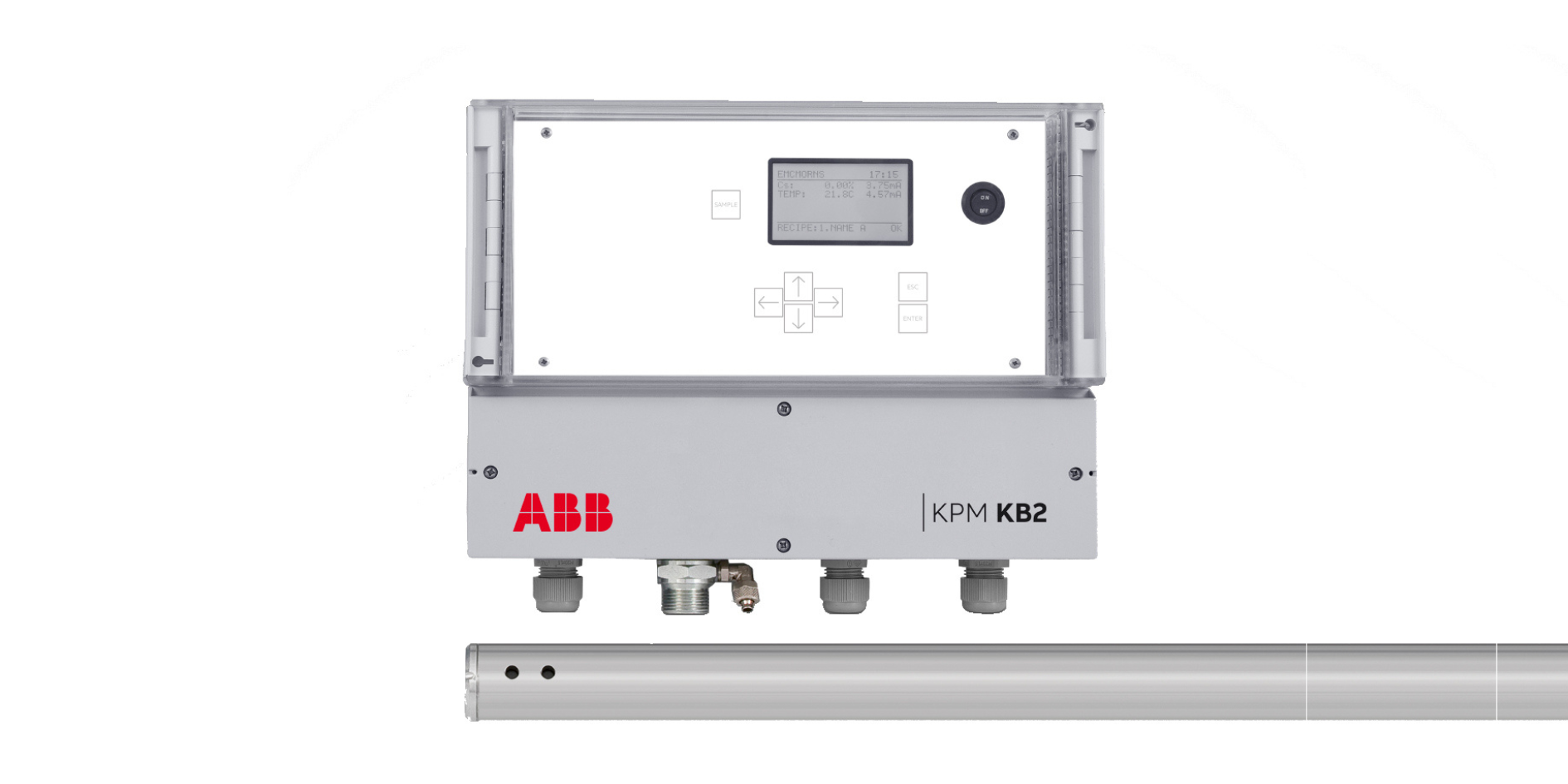

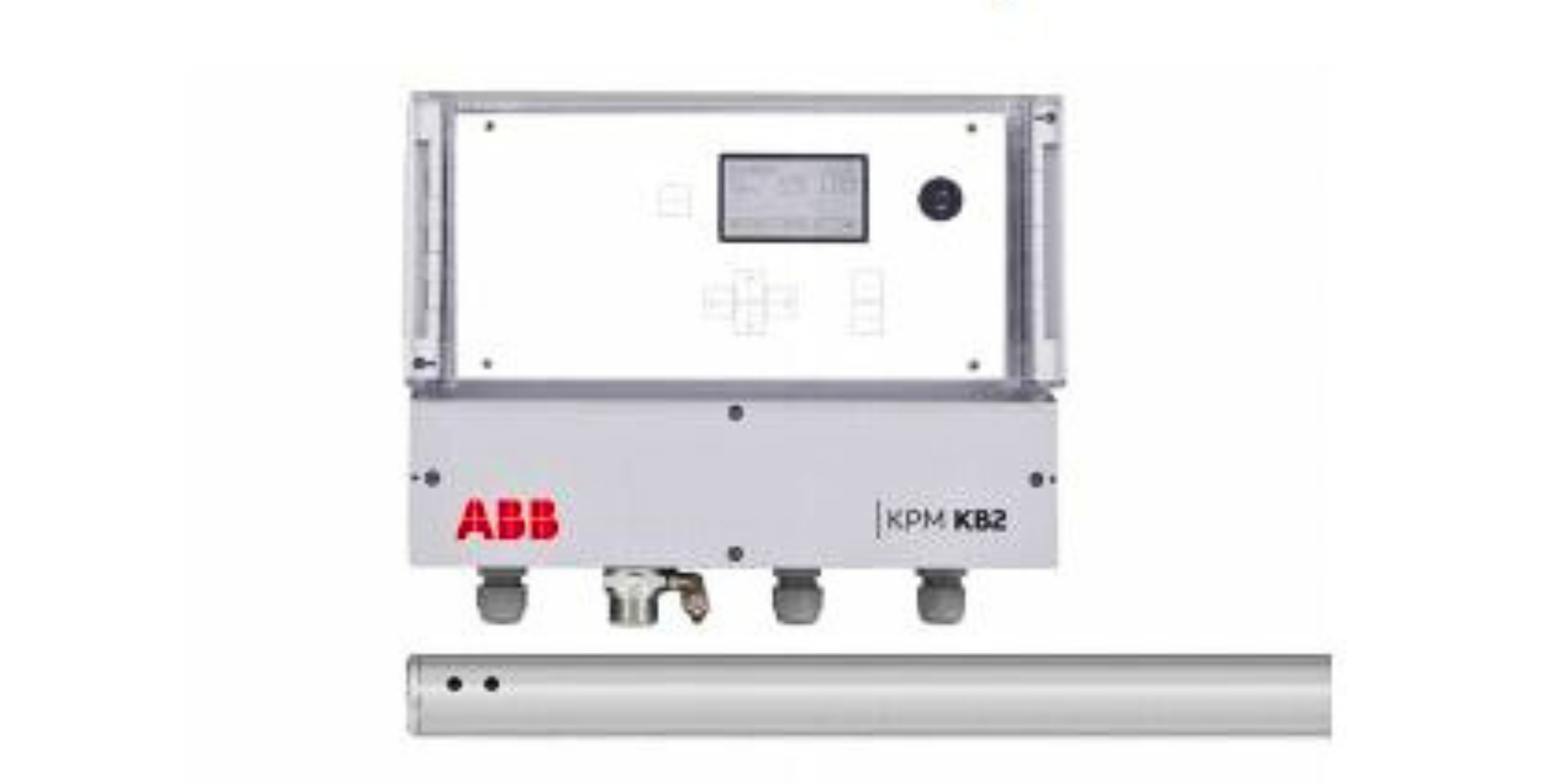

Detector de Quebras de Papel KB²



Apresentação geral

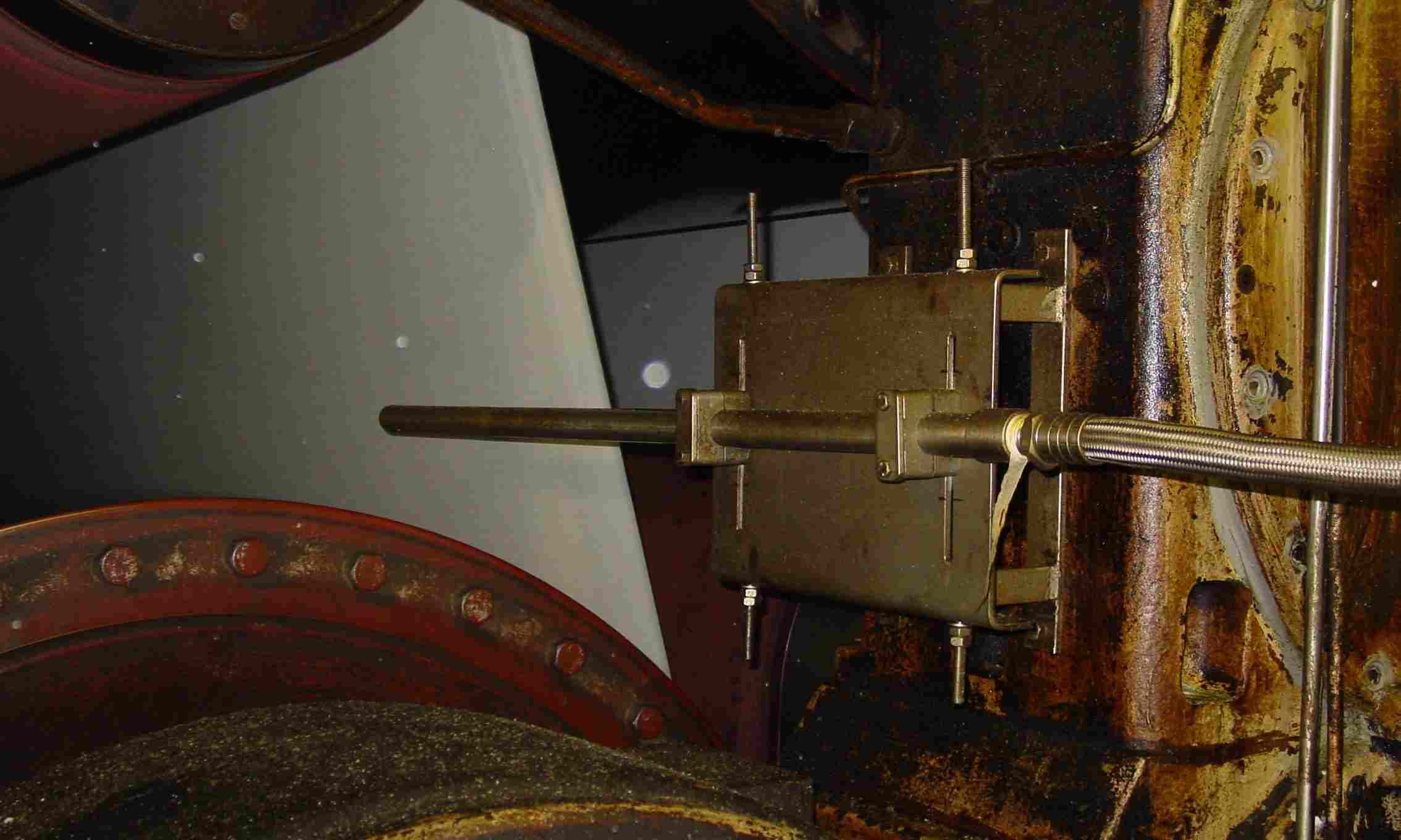

O sistema KB² de detecção de quebra de folha de fibra ótica foi desenvolvida para rastrear quebras de folhas em ambientes desafiadores. Comprovou sua eficácia em inúmeras instalações globalmente. Este sensor sem contato está posicionado acima ou abaixo da tela, garantindo um monitoramento eficaz.

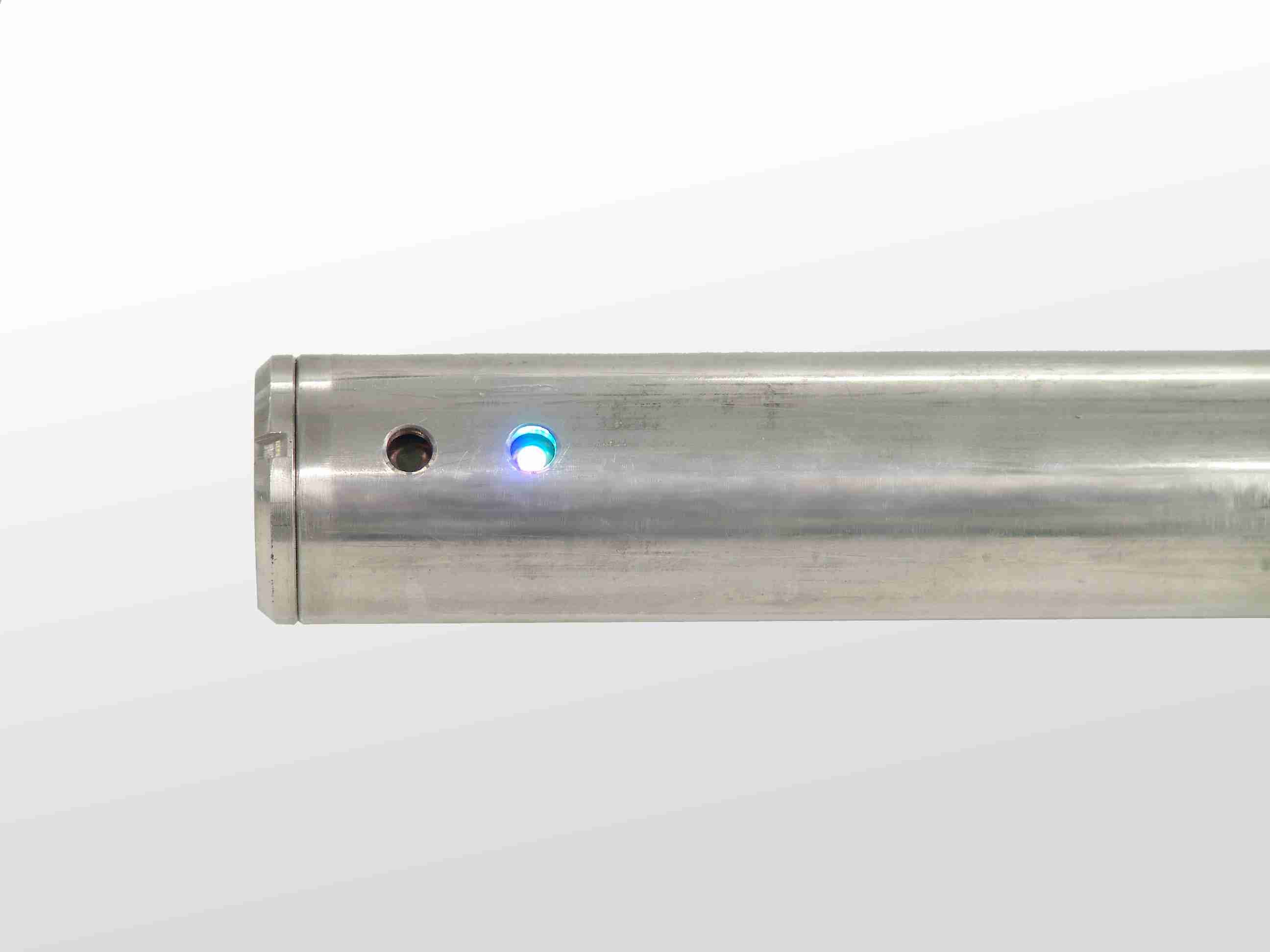

O KB² é especialmente apropriado para locais em presença de sujeira, vapor e temperaturas elevadas, além de situações onde o espaço é ilimitado. A cabeça do sensor é purgada com ar, o que mantém sua integridade e protege contra influências de sujeira, vapor ou temperaturas elevadas.

Medição de cor RGB e infravermelho (IR)
O KB² oferece fontes de luz tanto em RGB como infravermelho, permitindo um desempenho exímio em todas as aplicações relacionadas a papel e celulose, independente das tonalidades. A capacidade de medição de núcleos RGB possibilita o tratamento de uma ampla faixa de núcleos em folhas, cilindros e feltros, garantindo uma detecção confiável de quebra. Além das aplicações de folha aberta, o sistema é capaz de identificar quebras em feltros, folhas e até mesmo em cilindros.

Detecção de Quebras em tempo ágil
Através de sua tecnologia de processamento de sinal digital, o KB² realiza medições em frequências de mil vezes por segundo. O sistema é altamente resistente a variações na iluminação ambiente, já que avalia a intensidade da luz de fundo. O tempo de detecção de quebras apresenta um atraso mínimo de 15ms, graças ao filtro digital. Além disso, os usuários têm a capacidade de escolher quantos ciclos de medição são funcionais para acionar um alarme de quebra.

Configuração simplificada
A unidade KB² apresenta em seu display uma interface de usuário lógica, facilitando a configuração de detecção de quebras, permitindo a seleção das medidas que resultam na maior diferença de sinal. Os alarmes de interrupção e manutenção podem ser conectados ao PLC ou DCS.

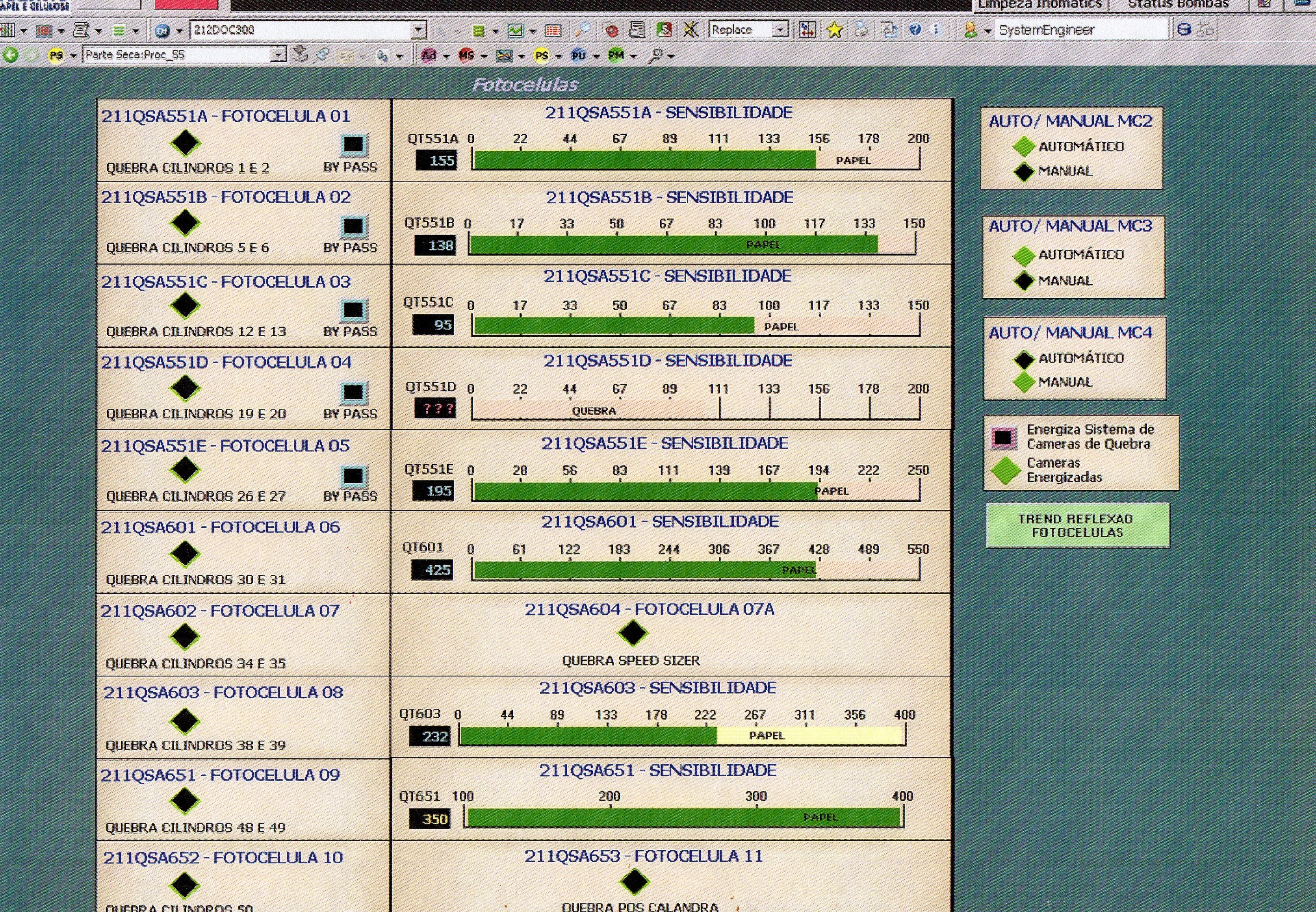

O KB² é disponibilizado com um software opcional para PC destinado à medição de cor, permitindo o monitoramento e a funcionalidade de coleta de dados. Além disso, a opção de saídas de corrente de 4 a 20mA está disponível para os níveis de sinal.

Posicionando o Display fora do ambiente

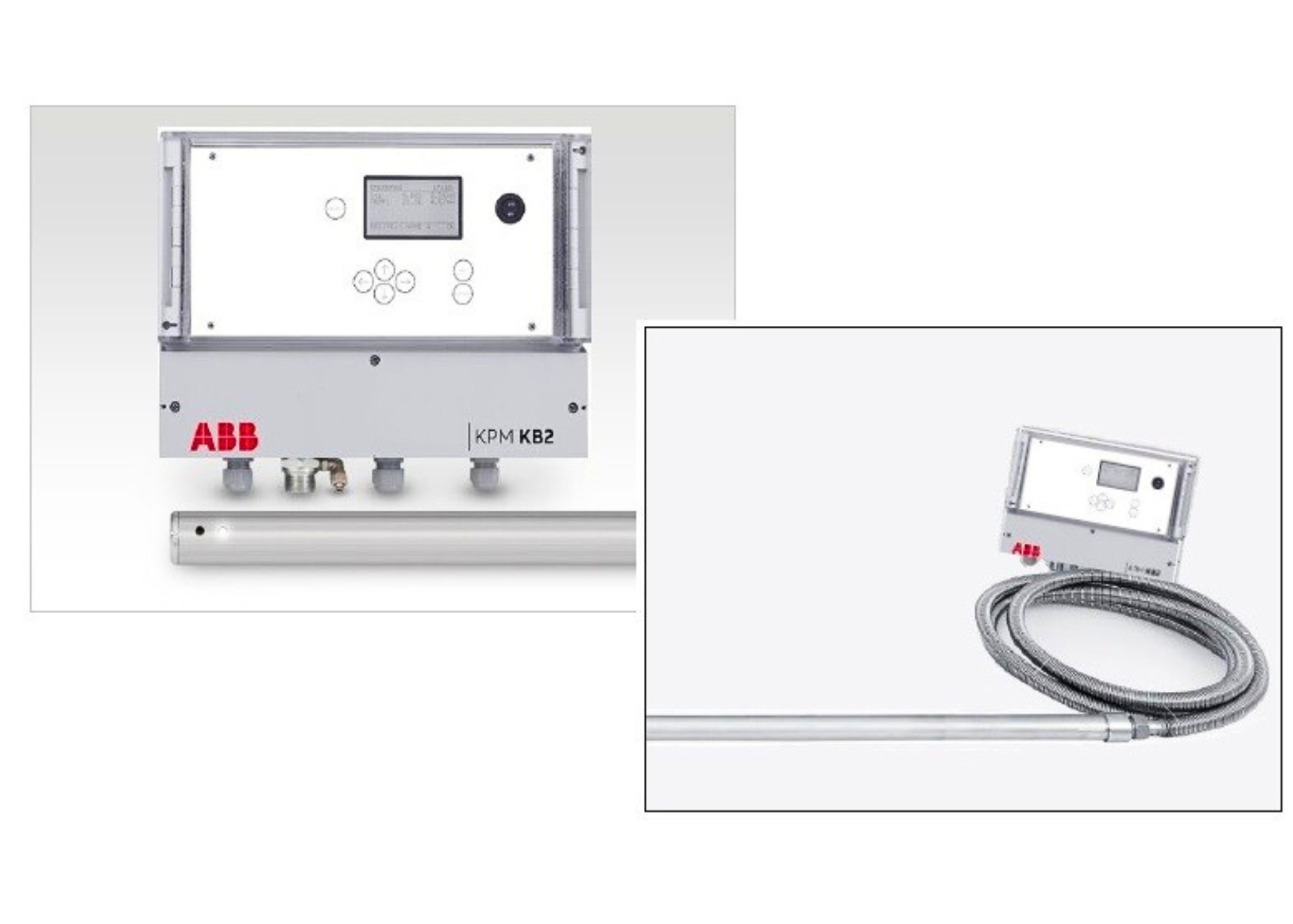

O KB² é altamente confiável, mesmo em ambientes com 100% de umidade. Enquanto a cabeça do sensor enfrenta altas temperaturas, o display é instalado externamente ao compartimento da máquina, permitindo uma colocação conveniente através do uso de cabos de fibra ótica. Estes cabos de fibra ótica estão disponíveis em comprimentos de 6, 9 e 12 metros.


Tabela de especificação


Temperatura ambiente Cabeça do Sensor e cabo de fibra ótica: -10 a 180ºC (15ºF a 356ºF)
Display: -10 a 60ºC (15ºF a 140ºF)
Cabo de fibra ótica  KB²/6: 6 m (20’),
KB²/9: 9 m (30’);
KB²/12: 12m (40’).
Conduíte de fibra ótica  Necessita de um conduíte flexível hermético com um diâmetro interno mínimo de 19mm (3/4"), podendo ser adquirido como alternativa.
Conexão do conduíte  19 mm (3/4”) BSP
Instalação A distância entre o sensor e a folha varia de 5 a 30 cm (2 a 12 polegadas).
Frequência de pulso (LED)  1 kHz
Fonte de alimentação A fonte de energia opera na faixa de 90 a 264 VAC, com frequência de 50/60 Hz
Consumo de energia 15 Watts
Classe de proteção IP66 (Nema 4X)
Conexão do ar de purga A ligação para o ar de purga é feita com ar seco de instrumentação, por uma conexão de 6/4mm (1/4"). O consumo típico é de 80litros por minuto.
Saída digital A saída digital consiste em 2 contatos que podem ser fechados ou abertos, com uma capacidade máxima de 250 VAC, 2A ou 220VDC, 2A. Esses contatos são usados para sinalizar a ocorrência de quebras e alarmes de manutenção.
Atraso do alarme de saída O atraso do alarme de saída é de no mínimo 15 milissegundos para a detecção de quebras.
Saída analógica A saída analógica é uma opção disponível, que se refere a três saídas que variam de 4 a 20mA, com uma carga máxima de 600ohms.
Conexão do PC A conexão ao PC é opcional e possibilita o uso do programa KB²-PC, oferendo um terminal acessível para configuração e monitoramento. Essa conexão utiliza RS 485 para o PC. Além disso, está disponível como opção um conversor RS / USB para conectar ao PC.
DIMENSÕES
(L x H x D)
Display: 323 x 237 x 70 mm (12,7 x 9,3 x 2,8”);
Cabeça do Sensor: Ø 33 mm (11/4”) SS316,
Diâmetro do tubo: 1500 mm (59”).
Peso Display: 3 kg (6,6lbs)
Peso do tubo + cabeça do sensor: 4 kg (9lbs)
